Popis:
Kalenie: Stupňovitý ohrev v troch predohrievacích stupňoch na austenitizačnú teplotu 1100 až 1230 °C. Vyššie teploty z intervalu austenitizačných teplôt - nástroje jednoduchého tvaru, nižšie teploty z intervalu teplôt - tvarovo zložité nástroje. Pri nástrojoch pre prácu za studena z dôvodu dosiahnutia vyššej húževnatosti sú možné aj nižšie kaliace teploty. Výdrž na austenítizačnej teplote po prehriatí v celom priereze v soľnom kúpeli minimálne 80 sekúnd, aby došlo k dostatočnému rozpusteniu karbidov, najviac však 150 sekúnd, aby sa zabránilo prehriatiu materiálu. Doba zotrvania v soľnom kúpeli pozostávajúca z prehriatia v celom priereze a výdrže na austenitizačnej teplote - viď diagram zotrvania na austenitizačnej teplote.
Popúšťanie: Bezprostredne po kalení pomalý ohrev na popúšťaciu teplotu, výdrž na teplote 1 hodinu na 20 mm hrúbky najmenej však 2 hodiny, ochladzovanie na vzduchu. Prvé popúšťanie - pri teplote maxima sekundárnej tvrdosti, druhé popúšťanie teplota na želanú tvrdosť. Teplotu voliť podľa želanej tvrdosti z popúšťacieho diagramu. Tretie popúšťanie na uvoľnenie napätí 30 až 50°C pod teplotou popúšťania na pracovnú tvrdosť.
Dosiahnuteľná tvrdosť po popúšťaní 64-66 HRC.
...
Kľúčové slová:
špeciálne materiály
Böhler
Böhler S705
nástroj
kalenie
popúšťanie
oceľ
rýchlorezná oceľ
nôž
sústružnícky nôž
chemické zloženie
kobalt
wolfrám
rez
Obsah:

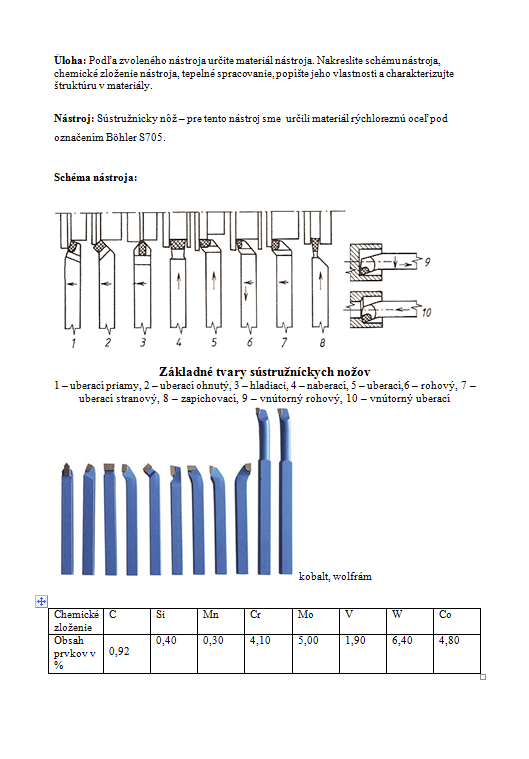

- Úloha
Nástroj
Schéma nástroja
Základné tvary sústružníckych nožov
Charakteristika
Použitie
Tepelné spracovanie
Kalenie
Popúšťanie

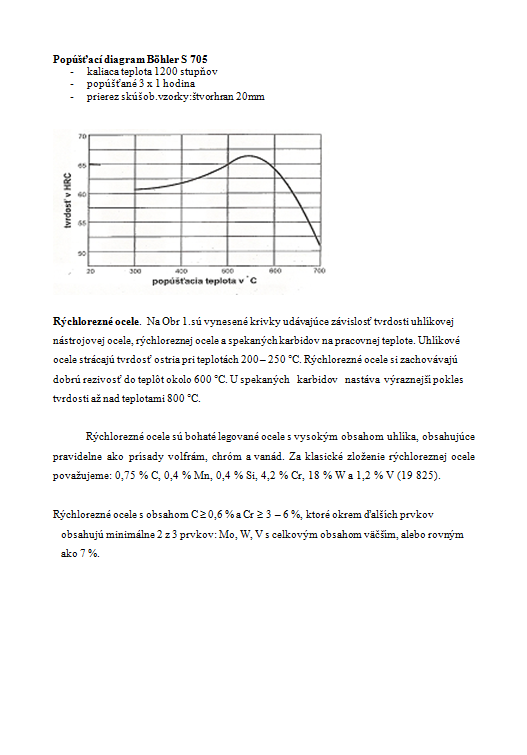

Popúšťací diagram Böhler S 705
Rýchlorezné ocele
Zdroje:
- prednášky
- poznámky
- odborná literatúra
- internet
