Stabilizovaný zdroj - nevyhnutná súčasť každého meracieho, servisného a vývojárského pracoviska

«»
Prípona
.pdf
Typ
semestrálna práca
Stiahnuté
148 x
Veľkosť
0,2 MB
Jazyk
slovenský
ID projektu
13378
Posledná úprava
26.11.2020
Zobrazené
1 844 x
Autor:
-
Facebook icon Zdieľaj na Facebooku
Detaily projektu
Popis:
Rozhodol som sa navrhnúť a skonštruovať stabilizovaný zdroj malého napätia . Regulácia napätia je plynulá, s možnosťou regulácie od nuly až po maximum . V zdroji je aj elektronická poistka s možnosťou regulácie výstupného prúdu.

Stabilizovaný zdroj je nevyhnutná súčasť každého meracieho, servisného a vývojárského pracoviska. Podobných prístrojov je na trhu mnoho a ich ponuka je dostatočne široká, no podľa môjho názoru sú predražené a veľké, vzhľadom na výkon, ktorý sú schopné dodať. Taktiež bývajú nadmieru zložité, čo takmer znemožňuje ich opravy pri, poruchách.V dnešnej dobe sú rozšírené takzvané impulzné zdroje . Ich prednosťou je malá hmotnosť a malé rozmery, no v prípade poruchy sú neopraviteľné a častokrát ich poruchy pri prevádzke spôsobujú zničenie alebo poškodenie pripojených zariadení.
Skonštruovaný stabilizovaný zdroj pozostáva iba z tranzistorov, čo značne znížilo jeho cenu a umožnilo ľahšie opravy pri možných poruchách. Tak sa toto zapojenie stalo dostupnejším a jeho realizácia nie je obzvlášť finančne náročná. Pred stavbou som si stanovil tieto požiadavky:
a.) plynulá regulácia napätia od 0 Volt po 30 Volt
b.) veľký rozsah výstupného prúdu s plynule preladiteľnou prúdovou ochranou
c.) možnosť súčasného merania výstupného napätia a prúdu do záťaže presnými digitálnymi meracími prístrojmi
d.) indikácia obmedzenia prúdu do záťaže pomocou LED diódy
...

Kľúčové slová:

zdroj

jadro

stabilizovaný zdroj

transformátor

jadro zdroja

chladič

veličina

meranie

snímanie

meranie hodôt

výroba

výrobný postup

spoj

plošný spoj

výroba plošných spojov



Obsah:
  • Úvod
    Všeobecný popis
    Popis jednotlivých blokov

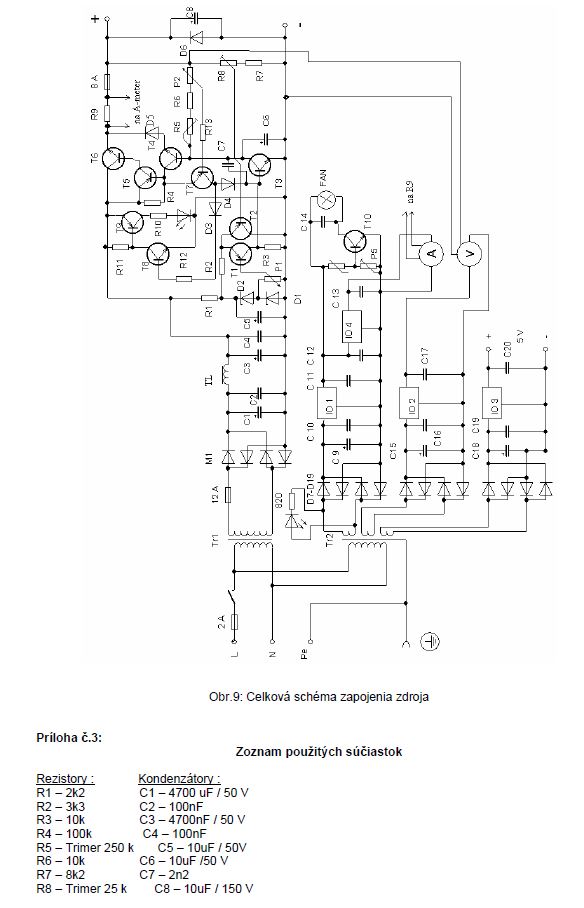

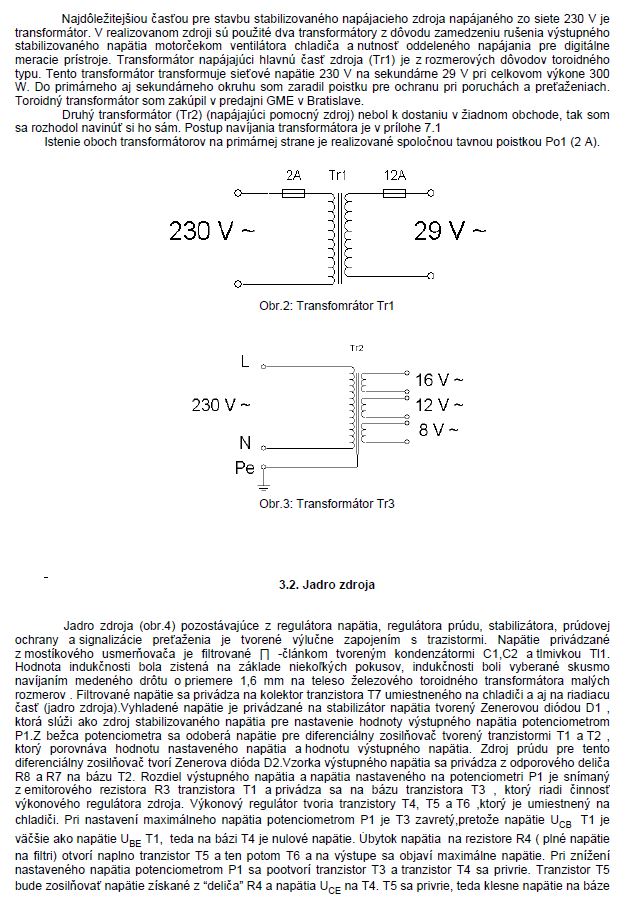

    Transformátory
    Jadro zdroja
    Chladič výkonových prvkov
    Pomocný zdroj
    Snímanie a meranie výstupných veličín
    Namerané hodnoty
    Technická realizácie
    Postup výroby plošných spojov
    Chladič výkonných prvkov
    Mechanická stavba
    Návod na obsluhu
    Záver
    Prílohy
    Použitá literatúra
