Portálový jednonosníkový žeriav - nosnosť 5000 kg

«»
Prípona
.docx
Typ
semestrálna práca
Stiahnuté
5 x
Veľkosť
3,0 MB
Jazyk
slovenský
ID projektu
44877
Posledná úprava
09.11.2015
Zobrazené
476 x
Autor:
peter.kocak
Facebook icon
Detaily projektu
Popis:
Zdvíhacie zariadenia

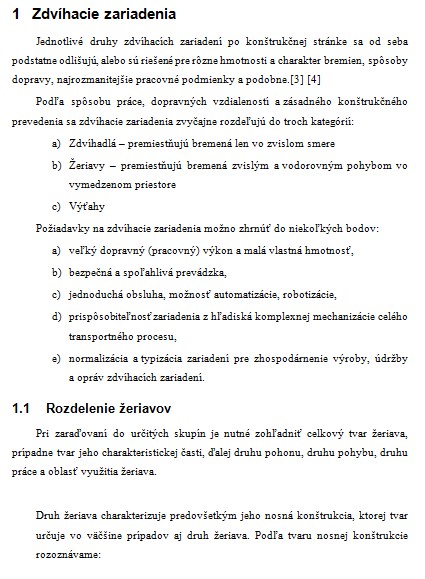

Jednotlivé druhy zdvíhacích zariadení po konštrukčnej stránke sa od seba podstatne odlišujú, alebo sú riešené pre rôzne hmotnosti a charakter bremien, spôsoby dopravy, najrozmanitejšie pracovné podmienky a podobne.

Podľa spôsobu práce, dopravných vzdialeností a zásadného konštrukčného prevedenia sa zdvíhacie zariadenia zvyčajne rozdeľujú do troch kategórií:
a) Zdvíhadlá - premiestňujú bremená len vo zvislom smere
b) Žeriavy - premiestňujú bremená zvislým a vodorovným pohybom vo vymedzenom priestore
c) Výťahy
Požiadavky na zdvíhacie zariadenia možno zhrnúť do niekoľkých bodov:
a) veľký dopravný (pracovný) výkon a malá vlastná hmotnosť,
b) bezpečná a spoľahlivá prevádzka,
c) jednoduchá obsluha, možnosť automatizácie, robotizácie,
d) prispôsobiteľnosť zariadenia z hľadiská komplexnej mechanizácie celého transportného procesu,
e) normalizácia a typizácia zariadení pre zhospodárnenie výroby, údržby a opráv zdvíhacích zariadení.

Kľúčové slová:

Portálový jednonosníkový žeriav

žeriav

portál

kladky

skrutky

hák

nosníky

konštrukcie



Obsah:
  • Obsah
    Zoznam obrázkov 3
    1 Zdvíhacie zariadenia 4
    1.1 Rozdelenie žeriavov 4
    2 Portálové žeriavy 8

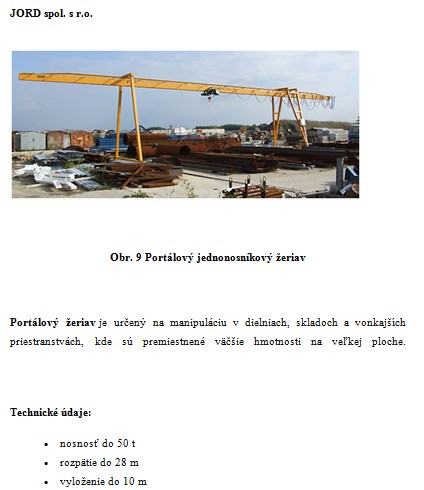

    3 Výrobcovia 11
    4 Výpočet portálového jednonosníkového žeriava 15
    4.1 Dané hodnoty 15
    4.2 Výpočet jednoduchého háku 15
    4.2.1 Určenie závitu podľa jadra skrutky 15
    4.2.2 Určenie výšky matice háku 16
    4.3 Návrh oceľového lana 17
    4.4 Určenie rozmerov kladiek a bubna 17
    4.4.1 Dĺžka lana 18
    4.5 Určenie hnacieho elektromotora 19
    4.6 výpočet potrebného brzdného momentu 19
    4.7 výpočet prierezu nosníka 20
    4.8 jazdný odpor 22
    4.9 voľba potrebného výkonu na pojazd kladkostroja 22
    5 Technická dokumentácia 23
    5.1 Návrh oceľového lana 23
    5.2 Predmet výpočtu 24
    Technické parametre portálového jednonosníkového žeriava: 24
    5.3 Vytvorenie konštrukcie (skica) 25
    5.4 Hotová koštrukcia 25

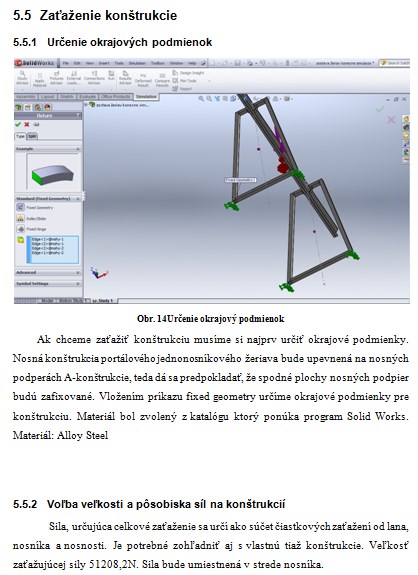

    5.5 Zaťaženie konštrukcie 26
    5.5.1 Určenie okrajových podmienok 26
    5.5.2 Voľba veľkosti a pôsobiska síl na konštrukcií 26
    5.6 Sieť 27
    5.7 Výsledky MKP 28
    Zoznam použitej literatúry 30

Zdroje:
  • SINAY, J.,1981: Teória a stavba zdvíhacích strojov, Návody na cvičenia, Bratislava, Alva
  • VÁVRA, P. A KOL.1997: Strojnícke tabuľky, Bratislava, Alfa
  • DRAŽAN, F. - JEŘÁBEK, K.: Manipulace s materiálem, 1979, Praha, STNL
  • BIGOŠ,P. - KUĽKA, J. - KOPAS, M. - MANTIČ, M.: Teória a stavba zdvíhacích a dopravných zariadení, 2012, ISBN 978-80-553-1187-6
  • J. Kuľka.: prednášky a cvičenia, Košice 2013
