Logické riadenie sústavy pomocou logických členov

«»

Prípona .doc	Typ meranie	Stiahnuté 4 x
Veľkosť 0,1 MB	Jazyk slovenský	ID projektu 4589
Posledná úprava 17.09.2017	Zobrazené 2 895 x	Autor: -
Zdieľaj na Facebooku
Detaily projektu

cena:
3 Kreditov
kvalita:
80,5%
80,5%
Stiahni
Pridaj na porovnanie

Univerzita:Žilinská univerzita v Žiline
Fakulta:Elektrotechnická fakulta
Kategória:Technika » Architektúra
Predmet:Automatické riadenie
Študijný program:-
Ročník:3. ročník
Formát:MS Office Word (.doc)
Rozsah A4:6 strán
Dokumentácia:Stiahni

Popis:

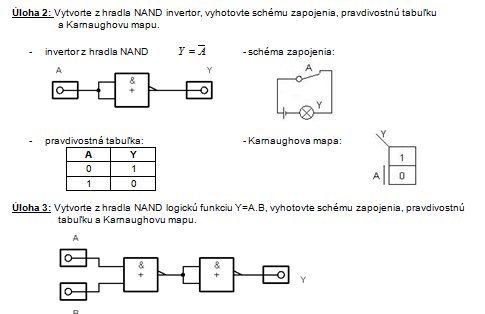

- Teoreticky vyriešte vybrané logické funkcie, navrhnite schému zapojenia logického obvodu, vytvorte pravdivostnú tabuľku a Karnaughovu mapu.

- Experimentálne realizujte vybrané logické funkcie pomocou stavebnicových modulov s integrovanými logickými obvodmi MH 7400 (obsahujú logické členy 4xNAND) a indikátormi (LED). Na napájanie logických obvodov použite vhodný napájací zdroj.
Úlohy

Kľúčové slová:

riadenie

semafor

logický člen

logické riadenie

zelené svetlo

oranžové svetlo

Obsah:

Úlohy

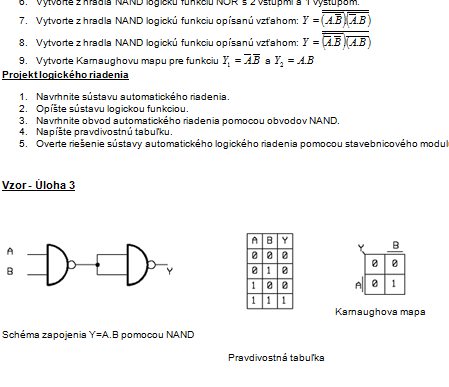

Projekt logického riadenia
Vzor - Úloha 3
Projekt logického riadenia

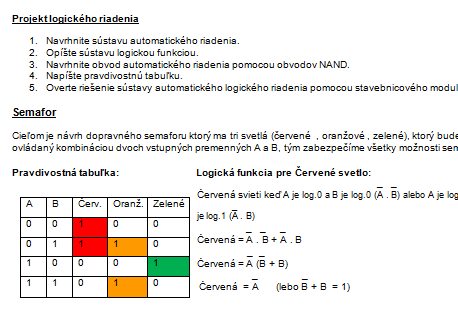

Semafor
Logická funkcia pre Oranžové svetlo:
Logická funkcia pre Zelené svetlo:

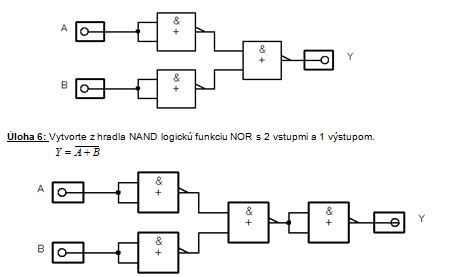

Schéma zapojenia pomocou NAND členov:
