Dekodér signálov RDS a frekvenčná syntéza pre FM rozhlasový prijímač

«»

Prípona .pdf	Typ diplomová práca	Stiahnuté 2 x
Veľkosť 1,2 MB	Jazyk slovenský	ID projektu 9181
Posledná úprava 02.07.2018	Zobrazené 1 793 x	Autor: flint
Zdieľaj na Facebooku
Detaily projektu

cena:
10 Kreditov
kvalita:
83,9%
83,9%
Stiahni
Pridaj na porovnanie

Univerzita:Žilinská univerzita v Žiline
Fakulta:Elektrotechnická fakulta
Kategória:Technika » Elektrotechnika
Predmet:-
Študijný program:-
Ročník:-
Formát:PDF dokument (.pdf)
Rozsah A4:66 strán

Popis:

V tejto diplomovej práci sa zaoberám návrhom modulu dekodéra RDS signálov a frekvenčnej syntézy FM rozhlasového prijímača. Modul je realizovaný ako samostatný funkčný celok, ktorý je riadený jednočipovým mikroprocesorom. Zariadenie je vybavené klávesnicou a alfanumerickou zobrazovacou jednotkou. Zariadenie zároveň umožňuje preposielanie RDS dát do počítača.

V jednotlivých kapitolách sú popísané všetky funkčne bloky zariadenia. Diplomová práca podrobne popisuje teoretický návrh zariadenia. Obsahuje popis vlastností prenášaných RDS dát. Sú v nej podrobne rozpracované popisy a funkčné významy súčiastok použitých v module. Podrobne je rozpracované skladanie modulu, ktoré je doplnené obrázkami v prílohovej časti.

Kľúčové slová:

RDS

FM prijímač

LCD displej

frekvenčná syntéza

mikropočítač

komunikácia

hardvér

firmvér

Obsah:

1. Úvod -1-
1.1 Všeobecne -1-
1.2 Cieľ riešenia -2-
1.3 Riešenie -2-

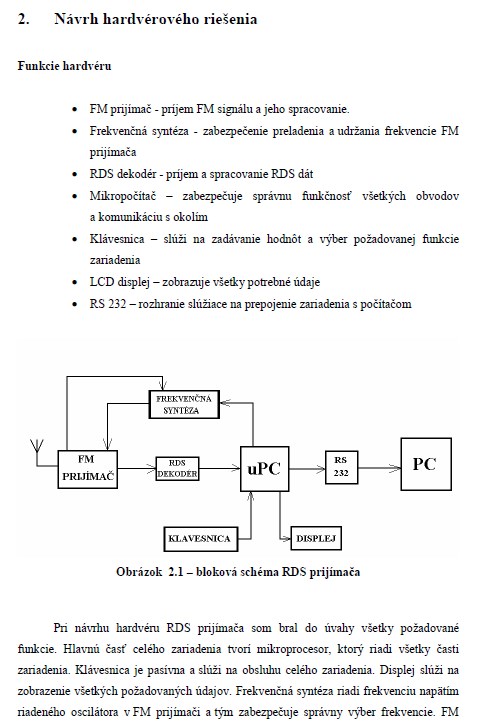

2. Návrh hardvérového riešenia -3-
3. RDS -5-
3.1 Stručne o RDS -5-
3.2 RDS norma -5-
3.2.1 Fáza nosnej frekvencie RDS -6-
3.2.2 Modulačná metóda -6-
3.2.3 Nosná frekvencia RDS -7-
3.2.4 Kódovanie prenášaných dát -7-
3.2.5 Zabezpečenie proti chybám -7-
3.2.6 Synchronizácia blokov a skupín -8-
3.2.7 Prenášané dátové elementy -8-
3.2.8 Formát prenosu dátových elementov -11-
3.3 Analýza dostupných obvodov -12-
3.4 Popis obvodu TDA7330 -12-
4. Frekvenčná syntéza -14-
4.1 Funkcia frekvenčnej syntézy -14-
4.2 Napätím riadený oscilátor (VCO) -15-
4.3 Slučka fázového závesu (PLL) -15-
4.4 Analýza dostupných obvodov -16-
4.5 Popis obvodu SAA1057 -16-
5. RS 232 rozhranie -19-
5.1 Popis rozhrania RS 232 -19-
5.2 Analýza dostupných obvodov -19-
5.3 Popis obvodu MAX 232 -20-
6. Maticová klávesnica 4x4 -21-
7 LCD displej -22-
7.1 Rozdelenie LCD displejov -22-
7.2 Analýza možností -22-
7.3 Popis činnosti displeja s radičom HD44780 -22-
7.4 Inicializácia displeja -24-
8. FM prijímač -25-
9. Jednočipový mikropočítač -26-
9.1 Analýza možností -26-
9.2 Popis mikropočítača PIC 18F452 -27-

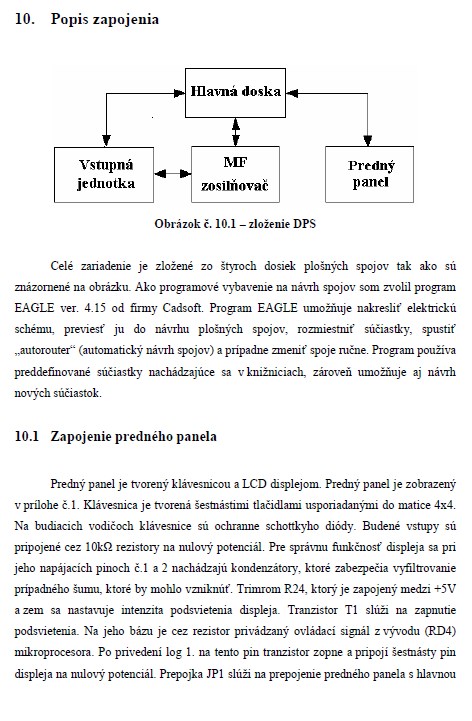

10. Popis zapojenia -28-
10.1 Zapojenie predného panela -28-
10.2 Zapojenie hlavnej dosky -29-
11. Návrh užívateľského firmvéru -31-
11.1 Zavádzač užívateľského firmvéru (bootloader) -32-
11.2 Podprogram pre ovládanie obvodu frekvenčnej syntézy -34-
11.3 Podprogram pre ovládanie displeja -36-
11.4 Podprogram pre dekódovanie RDS dát -37-
11.5 Podprogram skenovania klávesnice -38-

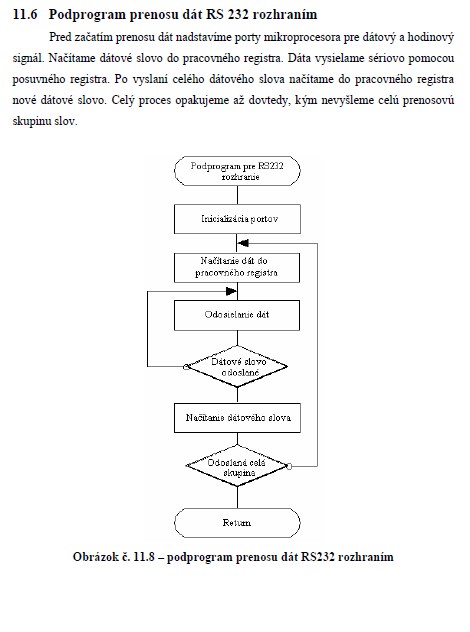

11.6 Podprogram prenosu dát RS 232 rozhraním -39-
11.7 Užívateľský firmvér -40-
12. Záver -41-

Zdroje:

Norma: EN 50067. Specification of the radio data system (RDS) for VHF/FM sound broadcasting in the frequency range from 87,5 to 108,0 MHz
Maršík, V.: Kmitočtová syntéza oscilátorového kmitočtu rozhlasových přijímačù. Amatérske rádio rada B číslo 5 ročník 1987
Žalud, V.: Radioelektronika. ČVUT Praha, 1993. 433 s. ISBN 80-01-01042-2
Bohuslav Gaš, Prijímač FM-MINI, Amatérske rádio rada A číslo 9 ročnik 1986
Prochádzka, P., Kmitočtová syntéza pro tuner VKV, Praktická elektronika, príloha Electus ročník 1997
