Bytový dom - diplomová práca

«»
Prípona
.doc
Typ
diplomová práca
Stiahnuté
63 x
Veľkosť
1,6 MB
Jazyk
slovenský
ID projektu
7878
Posledná úprava
10.09.2018
Zobrazené
8 596 x
Autor:
-
Facebook icon Zdieľaj na Facebooku
Detaily projektu
Popis:
Úlohou diplomovej práce bolo navrhnúť dispozičné a konštrukčné riešenie stavebného objektu. V danom prípade sa jedná o bytový dom, ktorý bol navrhnutý do skutočného terénu v meste Spišská Nová Ves. Objekt je päťpodlažná nepodpivničená budova slúžiaca na bývanie. Na prvom nadzemnom podlaží bola navrhnutá dispozícia bytov podľa požiadaviek pre imobilných ľudí. Na štvrtom a piatom nadzemnom podlaží sú riešené byty ako mezonetové, prepojené točitými schodiskami. Teda hlavné schodisko bolo navrhnuté iba do štvrtého nadzemného podlažia. Zastrešenie objektu bolo riešené pomocou lepených, drevených priehradových väzníkov. Objekt je založený na betónových pásoch. Podkladom k vypracovaniu projektovej dokumentácie boli štúdie zo stavebných katalógov, existujúce normy, katalógy a preštudovanie odbornej literatúry. V písomnej časti bolo riešené tepelnotechnické posúdenie a energetická bilancia objektu. Diplomová práca sa skladá z piatich častí, kde bola riešená teoretická a výpočtová časť, posúdenie kritických detailov, sprievodná správa a technická správa objektu. Teoretická časť diplomovej práce obsahuje požiadavky na konštrukciu z hľadiska stavebnej tepelnej techniky a platných noriem. Medzi tieto požiadavky patria požiadavka na vnútornú povrchovú teplotu, požiadavka na súčiniteľ prechodu tepla stavebných konštrukcií, požiadavky na hygienické kritérium a požiadavky na energetické kritérium. Vo výpočtovej časti diplomovej práce boli rátané tepelnotechnické vlastnosti jednotlivých konštrukcií s následným výpočtom mernej potreby tepla na vykurovanie. Bolo posúdených päť kritických detailov pomocou počítačového softwearu. Sprievodná správa objektu rozoberá zhodnotenie staveniska, geologický prieskum terénu, technické vybavenie objektu, ako je kanalizácia, vodovodné rozvody, vykurovanie a elektrické rozvody. Poslednú časť diplomovej práce tvorí technická správa objektu. Technická správa objektu sa zaoberá účelom objektu, prevádzkovým a dispozičným riešením, konštrukčno - statickým riešením objektu ako sú základové konštrukcie, nosné konštrukcie, strešná konštrukcia, schodiská, obvodové a deliace konštrukcie, typom podláh, výplňových konštrukcií, povrchových úprav, riešením dopravy a bezpečnosti a ochrany zdravia pri práci.

Kľúčové slová:

bilancia

energetická bilancia

Bytový dom

projekt

energetická náročnosť

balkón



Obsah:
  • ÚVOD 13
    1 TEORETICKÁ ČASŤ 14
    1.1 POŽIADAVKY NA DANÚ KONŠTRUKCIU Z HĽADISKA STAVEBNEJ TEPELNEJ TECHNIKY A PLATNÝCH NORIEM 14
    1.1.1 POŽIADAVKY NA VNÚTORNÚ POVRCHOVÚ TEPLOTU θsi,N 15
    1.1.2 POŽIADAVKY NA SÚČINITEĽ PRECHODU TEPLA STAVEBNÝCH KONŠTRUKCIÍ 16
    1.1.3 ŠÍRENIE VLHKOSTI V KONŠTRUKCII 20
    1.1.4 KRITÉRIUM VÝMENY VZDUCHU 21
    1.1.5 POŽIADAVKY NA ENERGETICKÉ KRITÉRIUM 21
    1.1.6 MERNÁ TEPELNÁ STRATA BYTOVÉHO DOMU 23
    REDUKČNÉ FAKTORY 23
    Tepelná strata cez konštrukciu 23
    2 STANOVENIE OKRAJOVÝCH PODMIENOK PRE VÝPOČET 24
    2.1 NAVRHOVANÉ PLOCHY A KAPACITY OBJEKTU 24
    2.2 VÝPOČET VONKAJŠEJ VÝPOČTOVEJ TEPLOTY PRE PRÍSLUŠNÚ TEPLOTNÚ OBLASŤ 24
    2.3 STANOVENIE OKRAJOVÝCH PODMIENOK KONŠTRUKCIÍ 24
    2.4 NAJNIŽŠIA POVRCHOVÁ TEPLOTA KONŠTRUKCIE 24
    3 TEPELNOTECHNICKÉ VYHODNOTENIE 26
    3.1 PRIEBEHY TEPLÔT VYBRANÝCH DETAILOV 26

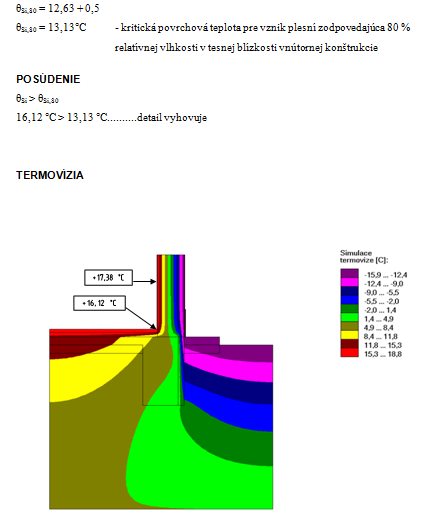

    3.1.1 DETAIL ZÁKLADU 26
    3.1.2 DETAIL BALKÓNA 28
    3.1.3 DETAIL MARKÍZY 30
    3.1.4 DETAIL NADPRAŽIA OKNA 32
    3.1.5 DETAIL STRECHY 34
    3.2 VÝPOČET POTREBNÝCH HODNÔT KONŠTRUKCIÍ POTREBNÝCH PRE VÝPOČET 36
    3.2.1 VÝPOČET PODLAHY NA TERÉNE 36
    VRSTVA 37
    3.2.2 VÝPOČET OBVODOVEJ STENY 38
    3.2.3 VÝPOČET STREŠNEJ KONŠTRUKCIE 39
    3.2.4 VÝPOČET VÝPLNÍ OKIEN A DVERÍ 40
    3.3 VÝPOČET VÝMENY VZDUCHU 49
    3.4 MERNÁ TEPELNÁ STRATA BYTOVÉHO DOMU 50
    3.4.1 MERNÁ TEPELNÁ STRATA PRECHODOM TEPLA 50
    3.4.2 MERNÁ TEPELNÁ STRATA VETRANÍM 51
    3.4.3 PASÍVNY SOLÁRNY ZISK 51
    3.4.4 VNÚTORNÉ TEPELNÉ ZISKY 53
    3.4.5 POTREBA TEPLA NA VYKUROVANIE 53
    3.4.6 MERNÁ POTREBA TEPLA NA VYKUROVANIE 54
    3.4.7 ALTERNATÍVNY VÝPOČET MERNEJ POTREBY TEPLA NA VYKUROVANIE 54
    4 ZÁVER 56
    ZOZNAM POUŽITEJ LITERATÚRY: 57
    PRÍLOHY 58
    ZOZNAMY 59
    1 SPRIEVODNÁ TECHNICKÁ SPRÁVA 62
    1.1 ZHODNOTENIE STAVENISKA 62
    1.2 ÚDAJE O PRIESKUMOCH 62
    1.3 PRÍPRAVA ÚZEMIA NA VÝSTAVBU 62
    1.4 PODZEMNÁ VODA 63
    1.5 TECHNICKÉ VYBAVENIE OBJEKTU 63
    1.5.1 KANALIZÁCIA 63
    1.5.2 KANALIZAČNÁ PRÍPOJKA 64
    1.5.3 POTRUBNÉ ROZVODY STUDENEJ VODY, TUV A POŽIARNY VODOVOD 64
    1.5.4 VODOVODNÁ PRÍPOJKA 65
    1.5.5 STUDENÁ VODA 65
    1.5.6 TEPLÁ ÚŽITKOVÁ VODA 65
    1.5.7 HYGIENICKÉ ZABEZPEČENIE 65
    1.5.8 ZDRAVOTECHNIKA 66
    1.5.9 VYKUROVANIE 66
    1.5.10 VZDUCHOTECHNIKA 66
    1.5.11 ELEKTRICKÝ ROZVOD 66
    1 TECHNICKÁ SPRÁVA 68
    1.1 ÚČEL OBJEKTU A PROJEKTOVÉ PODKLADY: 68
    1.2 ÚČELOVÉ JEDNOTKY 68
    1.3 PREVÁDZKOVÉ A DISPOZIČNÉ RIEŠENIE: 68
    1.4 ARCHITEKTONICKÉ A VÝTVARNÉ RIEŠENIE: 70
    1.5 TECHNICKÁ ČASŤ TECHNICKEJ SPRÁVY: 70
    1.5.1 ZÁKLADOVÉ KONŠTRUKCIE 70
    1.5.2 NOSNÉ KONŠTRUKCIE 71
    1.5.3 STREŠNÁ KONŠTRUKCIA 71
    1.5.4 SCHODISKÁ 72
    1.5.5 OBVODOVÝ PLÁŠŤ 72
    1.5.6 DELIACE KONŠTRUKCIE 73
    1.5.7 PODLAHY A DLAŽBY 73
    1.5.8 VÝPLŇOVÉ KONŠTRUKCIE OTVOROV 75
    1.5.9 POVRCHOVÉ ÚPRAVY 75
    1.5.10 HYDROIZOLÁCIE 75
    1.5.11 RIEŠENIE DOPRAVY, PARKOVISKÁ 76
    1.5.12 STAROSTLIVOSŤ O ŽIVOTNÉ PROSTREDIE 76
    1.5.13 BEZPEČNOSŤ A OCHRANA ZDRAVIA PRI PRÁCI 76
    1.5.14 POŽIARNE VYBAVENIE 76

Zdroje:
  • M. HALAHYJA, I. CHMÚRNY, Z. STERNOVÁ : Stavebná tepelná technika-tepelná ochrana budov. Bratislava: JAGA,1998
  • I. CHMÚRNY : Tepelná ochrana budov. Bratislava: JAGA, 2003 STN 73 0540:2002 1.-4.časť - Tepelnotechnické vlastnosti stavebných konštrukcií a budov
  • J. HIRČKO : Konštrukcie šikmých striech. Košice: EUROSTAV,2003
  • M. MAXA, J. SKOPEC A KOL. : Stavby bez bariér pro osoby se sníženou schopností pohybu a orientace. Praha: Vydalo sdružení pro životní prostředí zdravotně postižených, 1994
  • Zákon SR č. 90/1998 Z. z. o stavebných výrobkoch v úplnom znení zákona č. 521/2001 Z. z.
  • Zákon SR č. č. 50/1976 Zb. o územnom plánovaní a stavebnom poriadku (stavebný zákon) v znení neskorších predpisov.
  • Zákon SR č. 272/1994 Z. z. o ochrane zdravia ľudí v znení zákona č. 470/2000 Z. z. a zákona č. 514/2001.
  • Zákon SR č. 314/2001 Z. z. o ochrane pred požiarmi.
  • Nariadenie vlády SR č. 201/2001 o minimálnych bezpečnostných a zdravotných požiadavkách na pracovisko.
  • Nariadenie vlády SR č. 40/2002 Z. z. o ochrane zdravia pred hlukom a vibráciami.
  • Vyhláška MZ SR č. 326/2002, ktorou sa ustanovujú najvyššie prípustné hodnoty zdraviu škodlivých faktorov vo vnútornom ovzduší budov.
  • Typové podklady, katalógy, základná študijná literatúra
