Rozmerové obvody

Úloha č. 1.: Vypočítajte toleranciu výsledného rozmeru, hraničné odchýlky výsledného rozmeru, metódou max, min.
Postup riešenia:
1. logická slovná formulácia modelu rozmerového reťazca (od čoho závisí veľkosť výsledného rozmeru), ktoré sú zväčšujúce a zmenšujúce členy a ako vplývajú na výsledný rozmer.
1. Vytvorenie grafického modelu rozmerového reťazca .

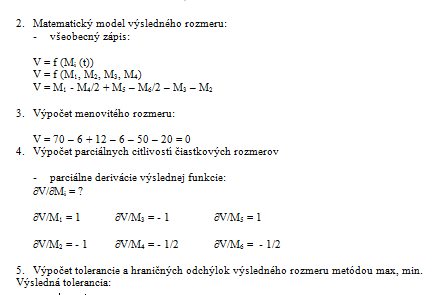

2. Vytvorenie matematického modelu výsledného rozmeru.
3. Výpočet výsledného menovitého rozmeru.
4. Výpočet parciálnych citlivostí čiastkových rozmerov.

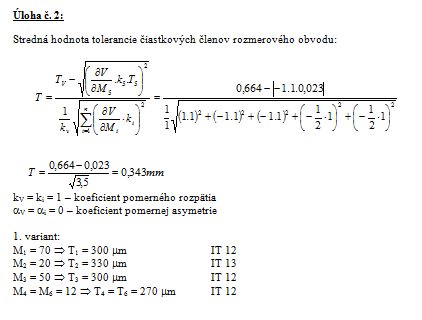

5. Výpočet tolerancie a hraničných odchýlok výsledného rozmeru metódou max, min.
6. Vyhodnotenie.
