Meranie charakteristiky potenciometra - meranie č. 2

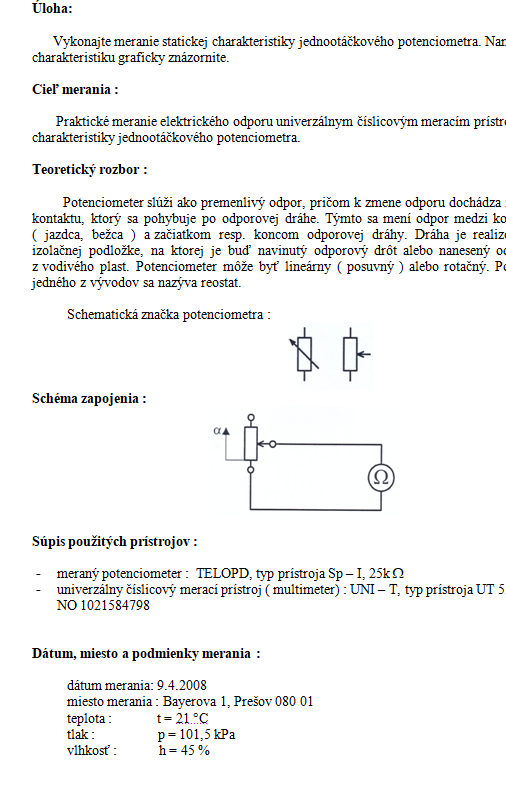

Úloha:
Vykonajte meranie statickej charakteristiky jednootáčkového potenciometra. Nameranú charakteristiku graficky znázornite.


Cieľ merania :
Praktické meranie elektrického odporu univerzálnym číslicovým meracím prístrojom, overenie charakteristiky jednootáčkového potenciometra.

Teoretický rozbor :
Potenciometer slúži ako premenlivý odpor, pričom k zmene odporu dochádza zmenou polohy kontaktu, ktorý sa pohybuje po odporovej dráhe. Týmto sa mení odpor medzi kontaktom zberača ( jazdca, bežca ) a začiatkom resp. koncom odporovej dráhy. Dráha je realizovaná na nosnej izolačnej podložke, na ktorej je buď navinutý odporový drôt alebo nanesený odporový element z vodivého plast. Potenciometer môže byť lineárny ( posuvný ) alebo rotačný. Potenciometer bez jedného z vývodov sa nazýva reostat.
