Návrh hriadeľa na prenos výkonu P
«»
| Prípona .doc |
Typ výpočet |
Stiahnuté 28 x |
| Veľkosť 0,3 MB |
Jazyk slovenský |
ID projektu 38813 |
| Posledná úprava 28.11.2011 |
Zobrazené 2 402 x |
Autor: juraj.ra |
Zdieľaj na Facebooku |
||
| Detaily projektu | ||
- cena:
5 Kreditov - kvalita:
79,3% -
Stiahni
- Pridaj na porovnanie
- Univerzita:Technická univerzita v Košiciach
- Fakulta:Fakulta výrobných technológií so sídlom v Prešove
- Kategória:Technika » Strojárstvo
- Predmet:Časti strojov 1
- Študijný program:Počítačová podpora výrobných technológií
- Ročník:2. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:8 strán
Návrh hriadeľa
Navrhnite a skontrolujte hriadeľ, ktorý má prenášať výkon P. Na základe daných hodnôt vykonajte:
a.) analýzu silových pomerov na hriadeli a výpočet ohybových momentov v 2 rovinách kolmých na seba
b.) výpočet a návrh priemeru hriadeľa v mieste uloženia kolies
c.) vykonajte kontrolu statickej a dynamickej bezpečnosti vo vybraných miestach
Dané hodnoty:
kš = koeficient študenta = 28 mm
n = 400 ot/min.
P = 5 + 0,2.kš = 5 + 0,2.28 = 10,6 kW = 10,6.106W
l1 = 0,65. l2 = 0,65. 122 = 79,3 mm
l2 = 80 + 1,5.kš = 80 + 1,5.28 = 122 mm
l3 = 0,55.l2 = 0,55.122 = 67,1 mm
d1 = 60 + kš = 60 + 28 = 88 mm
d2 = 1,4. d1= 1,4. 88 = 123,2 mm
Re = 240.106 Pa
k1 = 1,7
σc = 150.106 Pa
Radiálna sila Fr1 = 0,38. Ft1 = 0,38 . 5750 = 2185 N
Radiálna sila Fr2 = 0,36. Ft2 = 0,36 . 4107 = 1478,5 N
Axiálna sila Fa2 = 0,4. Ft2 = 0,4 . 4107 = 1642,8 N
Navrhnite a skontrolujte hriadeľ, ktorý má prenášať výkon P. Na základe daných hodnôt vykonajte:
a.) analýzu silových pomerov na hriadeli a výpočet ohybových momentov v 2 rovinách kolmých na seba
b.) výpočet a návrh priemeru hriadeľa v mieste uloženia kolies
c.) vykonajte kontrolu statickej a dynamickej bezpečnosti vo vybraných miestach
Dané hodnoty:
kš = koeficient študenta = 28 mm
n = 400 ot/min.
P = 5 + 0,2.kš = 5 + 0,2.28 = 10,6 kW = 10,6.106W
l1 = 0,65. l2 = 0,65. 122 = 79,3 mm
l2 = 80 + 1,5.kš = 80 + 1,5.28 = 122 mm
l3 = 0,55.l2 = 0,55.122 = 67,1 mm
d1 = 60 + kš = 60 + 28 = 88 mm
d2 = 1,4. d1= 1,4. 88 = 123,2 mm
Re = 240.106 Pa
k1 = 1,7
σc = 150.106 Pa
Radiálna sila Fr1 = 0,38. Ft1 = 0,38 . 5750 = 2185 N
Radiálna sila Fr2 = 0,36. Ft2 = 0,36 . 4107 = 1478,5 N
Axiálna sila Fa2 = 0,4. Ft2 = 0,4 . 4107 = 1642,8 N
Kľúčové slová:
návrh hriadeľa
časti strojov 1
Obsah:
- Analýza silových pomerov na hriadeli a výpočet ohybových momentov v 2 rovinách kolmých na seba
Rovina y-x
Rovina z-x
Reakcie v rovine z – x
Výpočet ohybových momentov
Výsledne reakcie
Výpočet a návrh priemeru hriadeľa v mieste uloženia kolies
Výpočet a návrh priemeru hriadeľa v mieste uloženia kolesa 1
Výpočet a návrh priemeru hriadeľa v mieste uloženia kolesa 2
Návrh a výpočet dĺžky pera v hriadeli

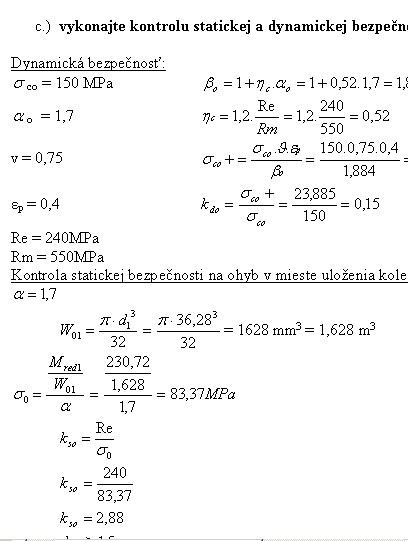

Vykonajte kontrolu statickej a dynamickej bezpečnosti vo vybraných miestach
Dynamická bezpečnosť
Kontrola statickej bezpečnosti na ohyb v mieste uloženia kolesa 1
Kontrola statickej bezpečnosti na ohyb v mieste uloženia kolesa 2
Kontrola statickej bezpečnosti v krute pre miesto uloženia kolesa 1
Kontrola statickej bezpečnosti v krute pre miesto uloženia kolesa 2
Statická bezpečnosť v mieste 2. v žliabku pre pero
