Statika halových konstrukcí - ručně zpracované poznámky

Dokument obsahuje 27 stran ručně psaných poznámek v českém jazyce zaměřených na statické řešení základů, halových konstrukcí, stěn, předpjatého betonu a železobetonových desek. Výklad je doplněn náčrty konstrukčních detailů, statickými schématy, průběhy vnitřních sil, vztahy pro dimenzování a schématy výztuže. Jednotlivé části zachycují návrhové zásady i postupy posouzení únosnosti, stability a tuhosti.

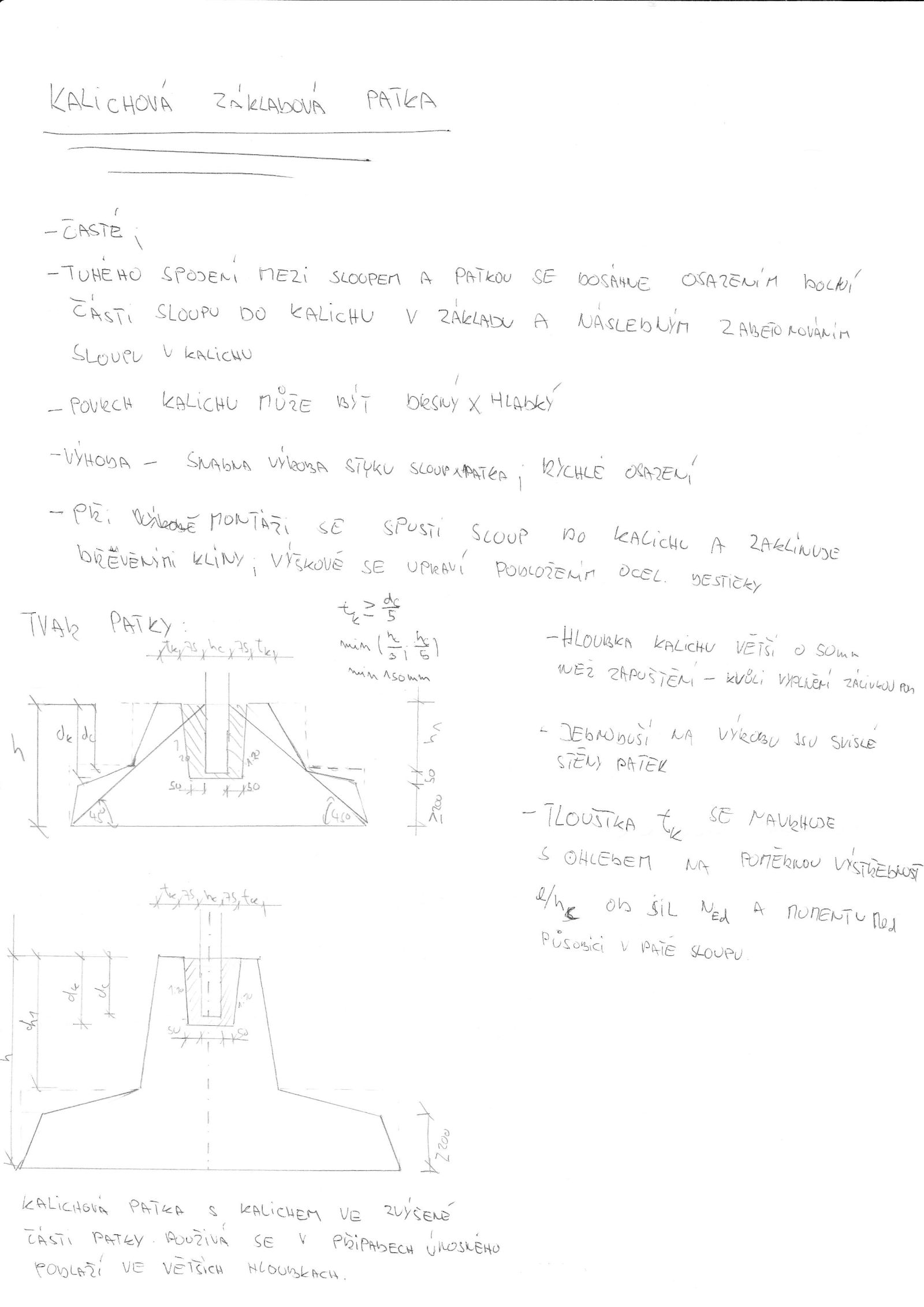

Úvodní část rozebírá kalichové základové patky. Popisuje tuhé spojení sloupu s patkou pomocí osazení do kalichu a následného zabetonování, výhody montáže a základní konstrukční uspořádání. Náčrty znázorňují přímý i zvýšený kalich, tloušťku jeho stěn, hloubku zapuštění sloupu a přenos sil a momentů. Následuje dimenzování patky, předběžný návrh rozměrů, posouzení základové půdy, posouzení vlastní patky a ověření stability.

Další stránky se věnují sloupům a nosnému systému haly. Poznámky sledují působení osových sil, ohybových momentů a příčných účinků, způsob uložení sloupů a vazníků a tvorbu statického modelu. Samostatná část analyzuje příčné zatížení haly, vodorovné posuny jednotlivých rámů a rozdělení zatížení podle tuhosti sloupů. Uvedeny jsou vztahy pro výpočet posunů, náhradní tuhosti a reakcí, doplněné schématem vícelodní haly.

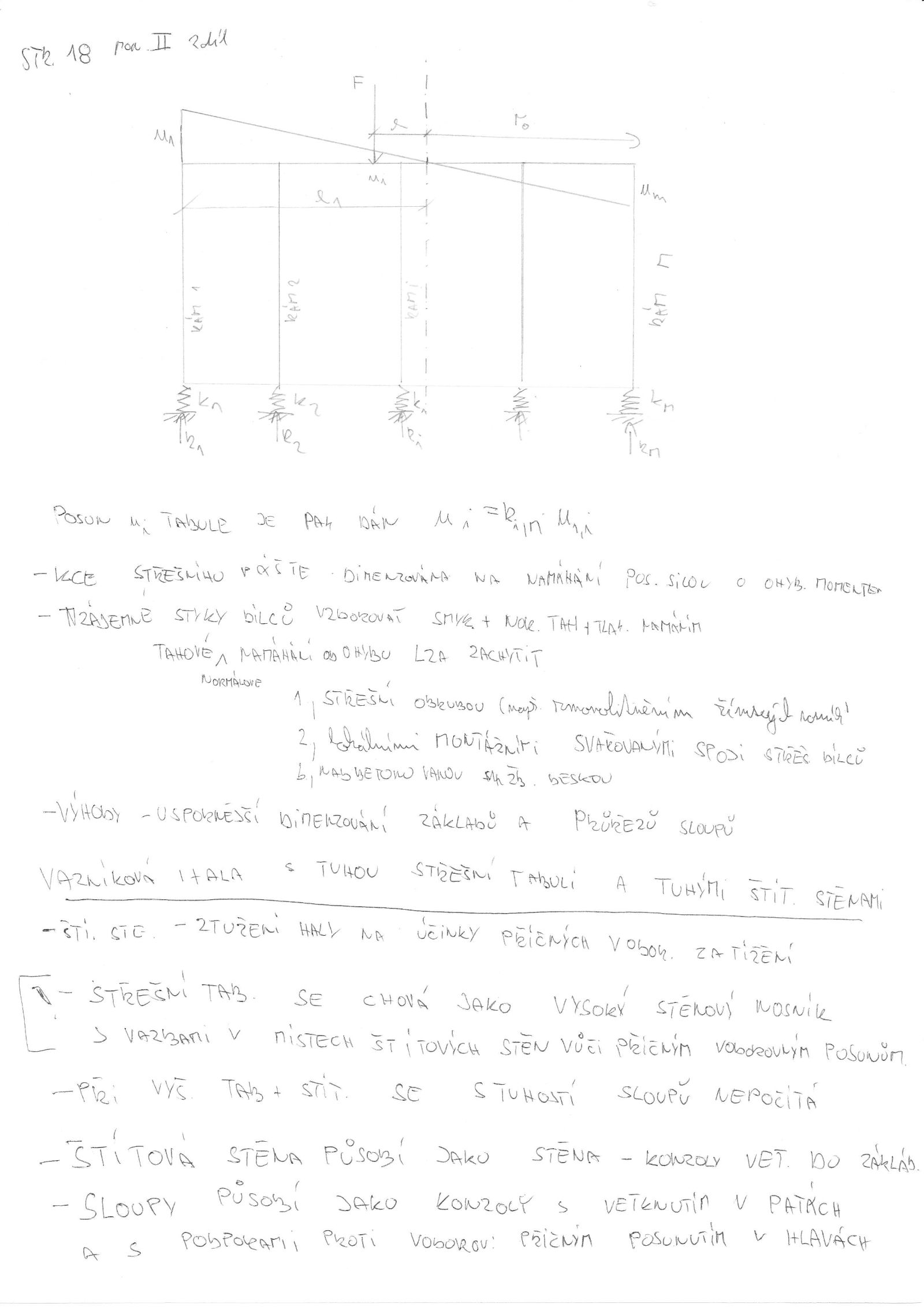

Blok o ztužení popisuje přenos vodorovných sil mezi střešní konstrukcí, sloupy a základy. Rozlišuje střešní a svislá ztužidla, jejich rozmístění a spolupůsobení s nosnou soustavou. Nákresy zachycují vazníkovou halu s tuhou střešní tabulí a tuhými štítovými stěnami. Poznámky vysvětlují chování střešní tabule jako vysokého stěnového nosníku a působení sloupů jako konzol vetknutých do základů.

Následující část se zabývá panelovými stěnami a stěnovými nosníky. Rozlišuje stěny bez otvorů a stěny s otvory, konzolové působení, smykové a normálové namáhání a vliv poměru rozměrů stěny. U stěn s otvory je zachyceno oslabení průřezu, rozdělení na pilíře a příčle a možnosti výpočtu podle statického schématu rámu nebo stěnového nosníku.

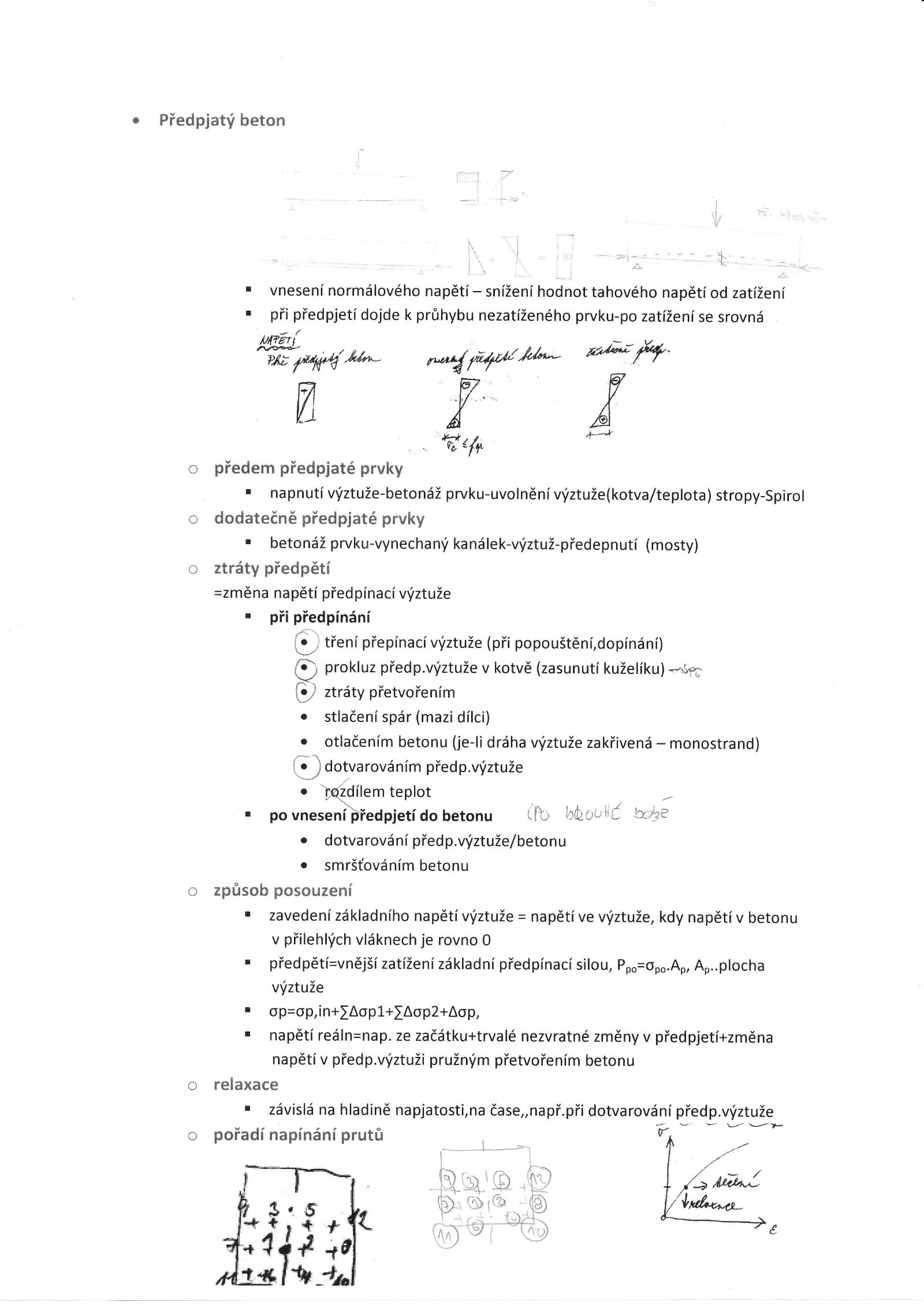

Samostatný tematický celek tvoří předpjatý beton. Poznámky popisují účel vnesení normálového napětí, omezení tahových napětí a průhybu, předem a dodatečně předpjaté prvky, napínání výztuže, betonáž, kotvení a kanálky. Uvedeny jsou okamžité i dlouhodobé ztráty předpětí, například pokluz v kotvě, pružné přetvoření betonu, tření, relaxace výztuže, smršťování a dotvarování betonu.

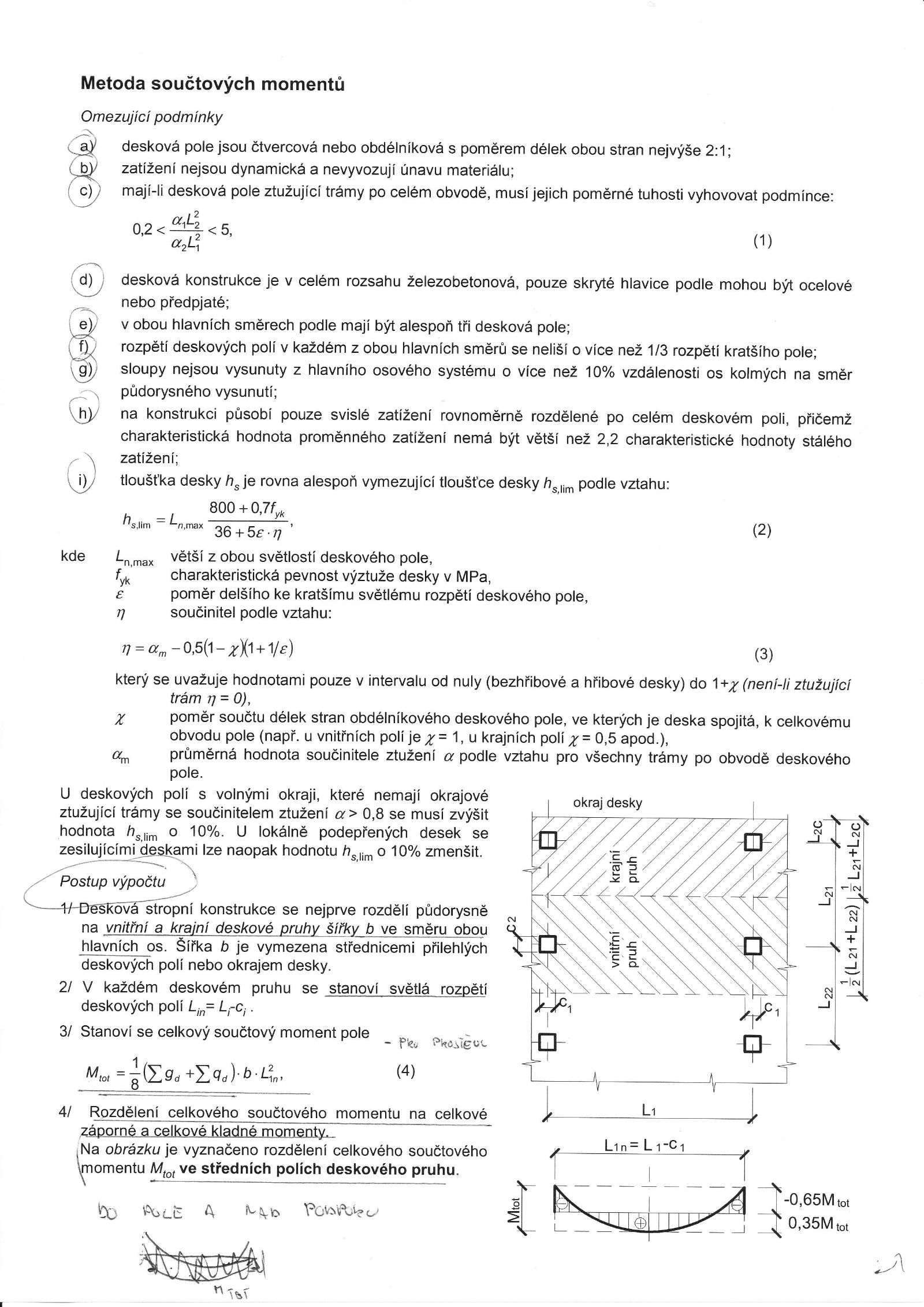

Závěrečné stránky se věnují železobetonovým deskám. Tištěný podklad a ruční poznámky vysvětlují metodu součtových momentů, její omezující podmínky, rozdělení desky na vnitřní a krajní pruhy a stanovení světlých rozpětí. Výpočet zahrnuje rozdělení celkového momentu na kladné a záporné momenty a na sloupové a mezisloupové pruhy. Navazují schémata horní a spodní výztuže, posouzení protlačení desky v okolí sloupů, smyková výztuž a kontrolní obvody.
