Technické kreslenie - kótovanie

Pre čítanie výkresov, tj. určenie rozmerov alebo polohy predmetov sú rozhodujúce kóty. Z tohto dôvodu je kótovanie jedna z najzodpovednejších vecí na technických výkresoch.

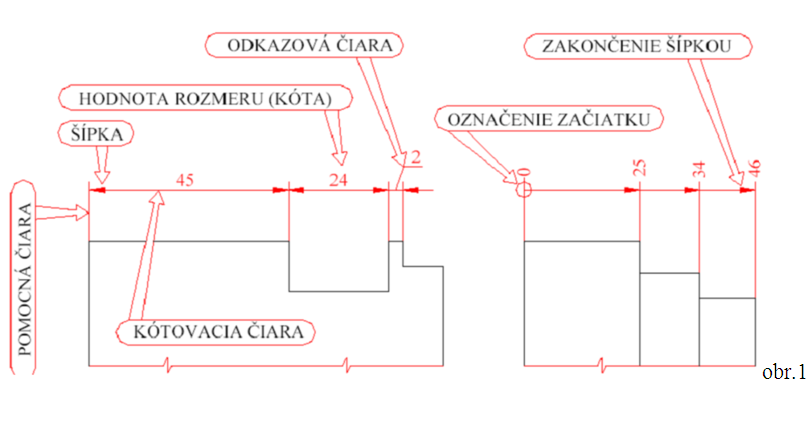

Základné pojmy a pravidla kótovania
- Kóta je číslo ktoré určuje požadovanú alebo skutočnú veľkosť rozmeru alebo polohu predmetu a jeho častí bez ohľadu na merítko v ktorom je výkres kreslený.
- Rozmery sa na výkrese kótujú v rovnakých meracích jednotkách, väčšinou v milimetroch, pričom ich značka sa uvádzať nemusí. Meracie jednotky iných veličín sa však uvádzať musia.
- Rovinné uhly sa kótujú v uhlových stupniciach, v tomto prípade sa značky meracích jednotiek pripisujú.
- Každý prvok musí byť vo výkrese okótovaný len raz.
- Kóty sa umiestňujú v tom pohľade alebo reze, v ktorom je jasný ich vzťah ku kótovanému prvku. Kóty toho istého prvku sa pokiaľ možno umiestňujú do toho istého výkresu.
- Všetky informácie o rozmeroch potrebné k úplnému a zrozumiteľnému popísaniu predmetu musia byť uvedené priamo na výkrese, pokiaľ nie sú uvedené v prílohách.
