Meranie na vidliciach

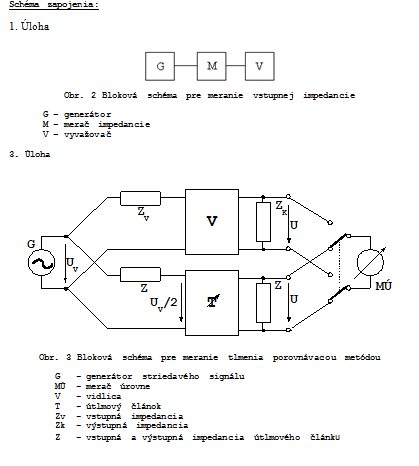

1.Na predložených typoch transformátorovej a odporovej vidlice zmerajte menovité vstupné impedancie Z2 a Z4 na bránach 2-2 (vstup zosilňovača) a 4-4 (výstup zosilňovača). Meranie vykonanie pri frekvenciách f = 0.1, 0.3, 1, 2, 3, 5, 10 [kHz]. Oba typy vidlíc majú určenú vstupnú impedanciu vedenia ZL=600[Ω].

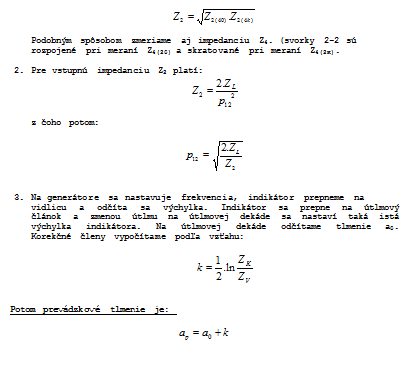

2.Na základe merania z úlohy č.1 vypočítajte prevodový pomer p12 pre transformátorovú vidlicu.

3.Zmerajte prevádzkové tlmenie v smere vysielacom (ap1-2), prijímacom (ap4-1) a oddeľovacom (ap4-2) na predloženom type transformátorovej vidlice porovnávacou metódou, pričom: ap=ao+k. (prevodový pomer - transformátorovej vidlice)
