VÝPOČET HRIADEĽA
1. Navrhnite a prepočítajte predlohový hriadeľ dvojstupňovej prevodovky s čelnými ozubenými kolesami so šikmými zubami
2. Nadimenzujte hriadeľ, vypočítajte väzbové sily, skrútenie hriadeľa a porovnajte s dovolenými hodnotami. Vypočítajte priehyby hriadeľa, naklopenie a skrútenie cez program v počítači TUTO.EXE
3. Skontrolujte ložiská
4. Vyhotovte úplnú výkresovú dokumentáciu (výrobný výkres predlohového hriadeľa)
5. Náčrt uloženia hriadeľa aj s ložiskami a výstup z programu z počítača
ZÁVER
Hlavnou úlohou v zadaní bolo navrhnúť a prepočítať predlohový hriadeľ dvojstupňovej prevodovky. Výpočtom sme zistili že zvolené parametre vyhovujú pre dané zaťaženie jednotlivých priemerov hriadeľa, ložísk a aj kontrola pre tesné pero vyhovovala pre dané zaťaženie.
1. Navrhnite a prepočítajte predlohový hriadeľ dvojstupňovej prevodovky s čelnými ozubenými kolesami so šikmými zubami
2. Nadimenzujte hriadeľ, vypočítajte väzbové sily, skrútenie hriadeľa a porovnajte s dovolenými hodnotami. Vypočítajte priehyby hriadeľa, naklopenie a skrútenie cez program v počítači TUTO.EXE
3. Skontrolujte ložiská
4. Vyhotovte úplnú výkresovú dokumentáciu (výrobný výkres predlohového hriadeľa)
5. Náčrt uloženia hriadeľa aj s ložiskami a výstup z programu z počítača
ZÁVER
Hlavnou úlohou v zadaní bolo navrhnúť a prepočítať predlohový hriadeľ dvojstupňovej prevodovky. Výpočtom sme zistili že zvolené parametre vyhovujú pre dané zaťaženie jednotlivých priemerov hriadeľa, ložísk a aj kontrola pre tesné pero vyhovovala pre dané zaťaženie.
Kľúčové slová:
hriadeľ
ložisko
dynamická únosnosť
skrútenie hriadeľa
väzbové sily
ozubenie
pero
koleso
kontrola ložiska
kontrola tesného pera
Obsah:

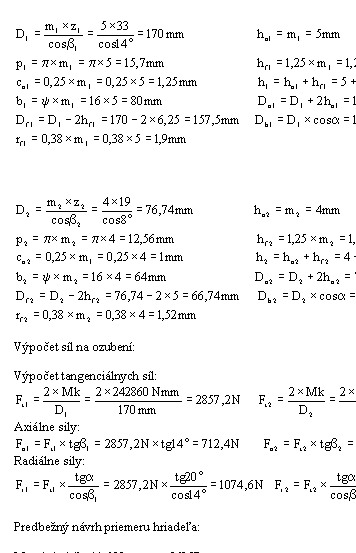

- Výpočet krútiaceho momentu Mk
Rozmerový výpočet ozubených kolies
Výpočet síl na ozubení
Výpočet tangenciálnych síl
Predbežný návrh priemeru hriadeľa:
Výpočet väzbových síl v rovine x-z
Výpočet väzbových síl v rovine x-y
Výpočet uhla skrútenia hriadeľa
Kontrola ložiska
Kontrola tesného pera pod ozubeným kolesom2
Kontrola tesného pera
Zdroje:
- Strojnícke tabuľky a zošiť z cvičení z predmetu časti a mechanizmy strojov
