Výrobné stroje a zariadenia (ťahák s obrázkami)

«»
Prípona
.doc
Typ
ťahák
Stiahnuté
8 x
Veľkosť
1,6 MB
Jazyk
slovenský
ID projektu
41788
Posledná úprava
01.04.2013
Zobrazené
1 486 x
Autor:
mariola.bakosova
Facebook icon Zdieľaj na Facebooku
Detaily projektu
Popis:

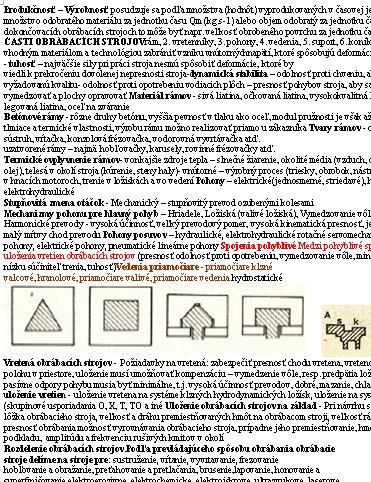

Projekt obsahuje zhrnutie predmetu Výrobné stroje a zariadenia vo forme ťaháku aj s obrázkami.

Produkčnosť – Výrobnosť posudzuje sa podľa množstva (hodnôt) vyprodukovaných v časovej jednotke; Pri hrubovaní je to množstvo odobratého materiálu za jednotku času Qm (kg.s-1) alebo objem odobratý za jednotku času Qv (mm3.s-1) Pri dokončovacích obrábacích strojoch to môže byť napr. veľkosť obrobeného povrchu za jednotku času (mm2.s-1).

Hlavné časti obrábacích strojov
rám, 2. vretenníky, 3. pohony, 4. vedenia, 5. suport, 6. koník, 7. iné Rám - stálosť tvaru – vhodným materiálom a technológiou zabrániť vzniku vnútornýchnapätí, ktoré spôsobujú deformáciu rámu
- tuhosť – najväčšie sily pri práci stroja nesmú spôsobiť deformácie, ktoré by viedli k prekročeniu dovolenej nepresnosti stroja-dynamická stabilita – odolnosť proti chveniu, aby opracované plochy mali vyžadovanú kvalitu- odolnosť proti opotrebeniu vodiacich plôch – presnosť pohybov stroja, aby savôle nemuseli často vymedzovať a plochy opravovať Materiál rámov - sivá liatina, očkovaná liatina, vysokokvalitná liatina, oceľ na odliatky, legovaná liatina, oceľ na zváranie


Betónové rámy - rôzne druhy betónu, vyššia pevnosť v tlaku ako oceľ, modul pružnosti je však až 3x nižší ako pri oceli, lepšie tlmiace a termické vlastnosti, výrobu rámu možno realizovať priamo u zákazníka Tvary rámov - otvorené rámy – najmä sústruh, vŕtačka, konzolová frézovačka, vodorovná vyvrtávačka atď.

Kľúčové slová:

výrobné stroje a zariadenia

obrábacie stroje

sústruhy

sústružnícke obrábacie centrá

frézovačky

frézky

rámové píly

kotučové nožnice

vypaľovanie laserom



Obsah:
  • Produkčnosť – výrobnosť
    Hlavné časti obrábacích strojov
    Betónové rámy
    Termické ovplyvnenie rámov
    Stupňovitá zmena otáčok
    Mechanizmy pohonu pre hlavný pohyb
    Vretená obrábacích strojov
    Uloženie obrábacích strojov na základ
    Rozdelenie obrábacích strojov - podľa prevládajúceho spôsobu obrábania obrábacie
    Stroje delíme na stroje...
    Sústruhy alebo stroje pre sústruženie
    Obrábacie stroje- podľa kombinácií hlavného pohybu a posuvu
    Rozdelenie sústruhov – hrotové, revolverové, čelné sústruhy
    Sústružnícke obrábacie centrá
    Frézovačky alebo frézky
    Dokončovacie práce
    Stroje na delenie materiálu
    Rámové píly
    Stroje na princípe tvárniacich strojov
    Kotučové nožnice
    Lámacie stroje
    Kmitacie nožnice
    Vypaľovanie laserom vypaľovanie plazmou
