Úvod do inžinierstva a technická dokumentácia

«»
Prípona
.ppt
Typ
prednášky
Stiahnuté
16 x
Veľkosť
0,7 MB
Jazyk
slovenský
ID projektu
1913
Posledná úprava
01.08.2016
Zobrazené
3 235 x
Autor:
-
Facebook icon Zdieľaj na Facebooku
Detaily projektu
Popis:
TECHNICKÁ DOKUMENTÁCIA

• konštrukčná dokumentácia - konštrukčné podklady pre výrobu,
• technologická dokumentácia - popisuje technologické procesy, operácie výroby a opravy výrobkov.

Kľúčové slová:

konštrukčné dokumenty

výkresový list

rotačné teleso

čiary

kreslenie

základy premietania



Obsah:

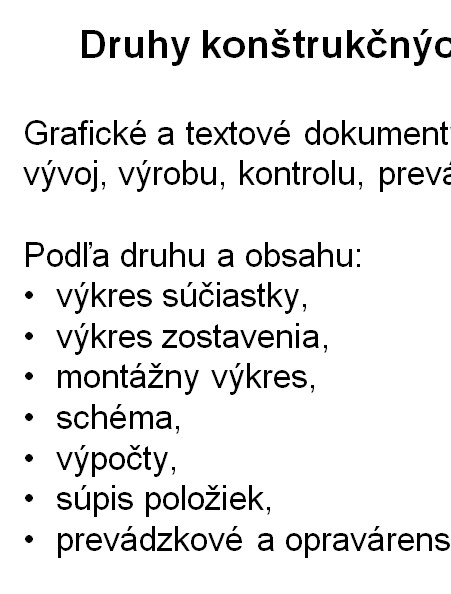

  • Technická dokumentácia
    Druhy konštrukčných dokumentov
    Technický výkres
    Formáty výkresov
    VÝkresový list
    Orezávacie značky
    Sústav orientačnej mriežky
    Titulný blok
    Súpis položiek
    Skladanie výkresov
    Popisovanie technických výkresov
    Konštrukcia technického písma
    Rozmery písmen a číslic
    Veľká abeceda písma typu b
    Čiary
    Základy premietania
    Hlavné a vedľajšie priemety
    Kreslenie telies
    Umiestňovanie telies pri kreslení
    Poloha telesa pri kreslení
    Poloha rotačného telesa pri kreslení
    Voľba a počet pohľadov
    Príklad
