Meranie VACH polovodičových diód

«»

Prípona .doc	Typ meranie	Stiahnuté 10 x
Veľkosť 0,1 MB	Jazyk slovenský	ID projektu 5703
Posledná úprava 21.11.2017	Zobrazené 4 520 x	Autor: -
Zdieľaj na Facebooku
Detaily projektu

cena:
2 Kreditov
kvalita:
78,3%
78,3%
Stiahni
Pridaj na porovnanie

Univerzita:Akadémia ozbrojených síl generála M. R. Štefánika v Liptovskom Mikuláši
Fakulta:-
Kategória:Technika » Elektrotechnika
Predmet:Elektronické prvky
Študijný program:-
Ročník:2. ročník
Formát:MS Office Word (.doc)
Rozsah A4:4 strán

Popis:

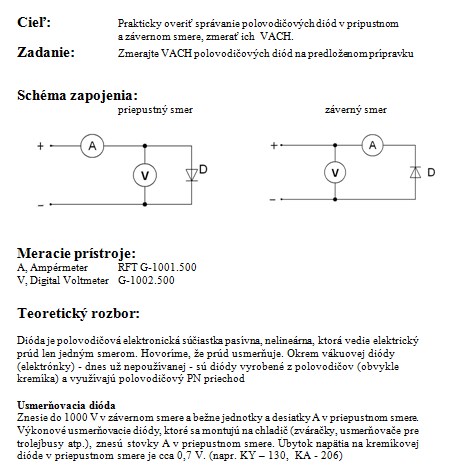

Cieľ: Prakticky overiť správanie polovodičových diód v pripustnom a závernom smere, zmerať ich VACH.
Zadanie: Zmerajte VACH polovodičových diód na predloženom prípravku

Schéma zapojenia: priepustný smer záverný smer

Meracie prístroje:
A, Ampérmeter RFT G-1001.500
V, Digital Voltmeter G-1002.500

Teoretický rozbor:
Dióda je polovodičová elektronická súčiastka pasívna, nelineárna, ktorá vedie elektrický
prúd len jedným smerom. Hovoríme, že prúd usmerňuje. Okrem vákuovej diódy
(elektrónky) - dnes už nepoužívanej - sú diódy vyrobené z polovodičov (obvykle
kremíka) a využívajú polovodičový PN priechod

Usmerňovacia dióda
Znesie do 1000 V v závernom smere a bežne jednotky a desiatky A v priepustnom smere. Výkonové usmerňovacie diódy, ktoré sa montujú na chladič (zváračky, usmerňovače pre trolejbusy atp.), znesú stovky A v priepustnom smere. Úbytok napätia na kremíkovej dióde v priepustnom smere je cca 0,7 V. (napr. KY - 130, KA - 206)

Kľúčové slová:

Usmerňovacia dióda

Zenerova dióda

Spínacia dióda

schéma zapojenia

polovodič

Obsah:

Cieľ
Zadanie
Schéma zapojenia
Meracie prístroje
Teoretický rozbor

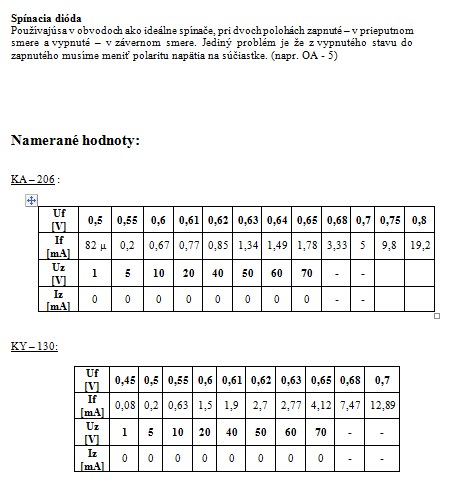

Namerané hodnoty
Záver
