Smaltovaná kúpeľňová vaňa

«»
Prípona
.pdf
Typ
semestrálna práca
Stiahnuté
1 x
Veľkosť
0,8 MB
Jazyk
slovenský
ID projektu
9609
Posledná úprava
22.08.2018
Zobrazené
3 722 x
Autor:
-
Facebook icon Zdieľaj na Facebooku
Detaily projektu
Popis:

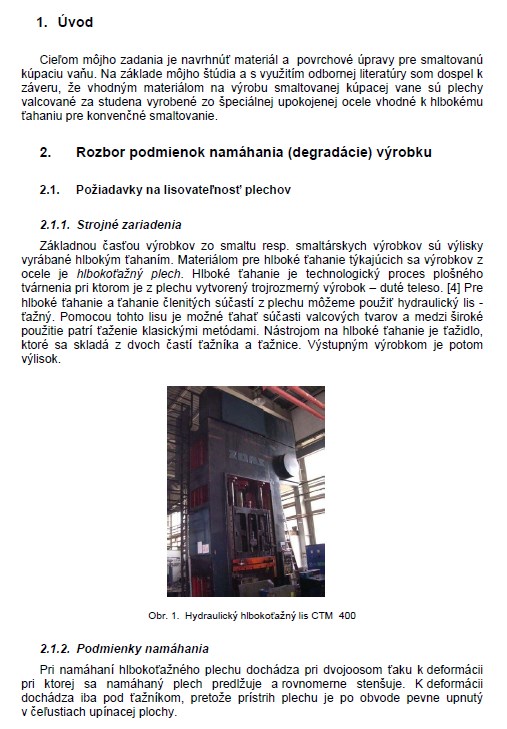

1. Úvod
Cieľom môjho zadania je navrhnúť materiál a povrchové úpravy pre smaltovanú kúpaciu vaňu. Na základe môjho štúdia a s využitím odbornej literatúry som dospel k záveru, že vhodným materiálom na výrobu smaltovanej kúpacej vane sú plechy valcované za studena vyrobené zo špeciálnej upokojenej ocele vhodné k hlbokému ťahaniu pre konvenčné smaltovanie.

2. Rozbor podmienok namáhania (degradácie) výrobku
2.1. Požiadavky na lisovateľnosť plechov
2.1.1. Strojné zariadenia

Základnou časťou výrobkov zo smaltu resp. smaltárskych výrobkov sú výlisky vyrábané hlbokým ťahaním. Materiálom pre hlboké ťahanie týkajúcich sa výrobkov z ocele je hlbokoťažný plech. Hlboké ťahanie je technologický proces plošného tvárnenia pri ktorom je z plechu vytvorený trojrozmerný výrobok - duté teleso. [4] Pre hlboké ťahanie a ťahanie členitých súčastí z plechu môžeme použiť hydraulický lis - ťažný. Pomocou tohto lisu je možné ťahať súčasti valcových tvarov a medzi široké použitie patrí ťaženie klasickými metódami. Nástrojom na hlboké ťahanie je ťažidlo, ktoré sa skladá z dvoch častí ťažníka a ťažnice. Výstupným výrobkom je potom výlisok.

Kľúčové slová:

smalt

smaltovanie

rybie šupiny

čierne bodky

smaltovaná vaňa

hlbokoťažný plech



Obsah:
  • 1. Úvod -4-
    2. Rozbor podmienok namáhania (degradácie) výrobku -4-
    2.1. Požiadavky na lisovateľnosť plechov -4-
    2.1.1. Strojné zariadenia -4-
    2.1.2. Podmienky namáhania -4-
    2.2. Vady smaltovaného povrchu -5-
    2.2.1. Vznik vodíkových chýb smaltu - rybie šupiny -5-
    2.2.2. Čierne bodky -7-
    3. Návrh materiálu podľa normy ČSN 42 0127/87 -7-
    3.1. Plechy učené na smaltovanie -7-
    3.1.1. Použitie -7-
    3.1.2. Akosť pre smaltovanie -7-
    3.1.3. Chemické vlastnosti -8-
    3.1.4. Mechanické vlastnosti -8-
    3.1.5. Povrch a povrchová úprava -8-
    3.1.6. Normy, technické dodávacie predpisy, rozmery, hutný atest -9-
    4. Tepelné spracovanie -9-
    4.1. Fázové premeny -9-
    4.2. Rekryštalizačné žíhanie -10-
    5. Povrchové úpravy -10-
    5.1. Chemická povrchová predúprava -10-
    5.1.1. Odmasťovanie -11-
    5.1.2. Morenie -11-
    5.1.3. Neutralizácia -11-
    6. Spôsob výroby smaltovanej kúpeľňovej vane podľa firmy Festap s.r.o. -12-
    6.1 Mlynica -12-
    6.2 Lisovanie -12-
    6.3 Predúprava -13-
    6.4 Práškovanie -13-
    6.5 Vypaľovanie -14-
    Použitá literatúra: -15-

Zdroje:
  • V.BOUŠE - A.KRAJINA - A.MORAVČÍK: Smalty a jejich použití v protikorozní ochraně. Praha, SNTL, 1986.
  • DĚDEK, V.: Tepelné zpracování ocelových pásu válcovaných za studena. Praha, SNTL, 1964.
  • JECH, J.: Tepelné zpracování ocelí. Metalografická príručka.
