Popis:

Elektroerozívne rezanie je spôsob odoberania materiálu účinkom elektrického prúdu, ktorým sa vytvára iskrový výboj medzi odvíjajúcim sa drôtom a elektricky vodivým obrábaným materiálom. Elektoerozívne drôtové rezanie je strojárska profesia, pri ktorej je pre vyrezanie potrebného obrobku umiestneného v dielektrickom prostredí použitý drôt napájaný prúdom.

Elektricky nevodivým dielektrikom použitým pri drôtových rezačkách je demineralizovaná alebo destilovaná voda. V elektrickom výboji vzniká vysoká teplota, ktorej účinkom sa v mieste zasiahnutom výbojom vytvárajú krátery a iskry rozrušujú materiál a prichádza k odlučovaniu čiastočiek materiálu z obrábaného polotovaru a funkciou dielektrika je odplavovať tieto častice a chladiť miesto rezu .
Drôt sa počas procesu obrábania opotrebováva, a aby sa zabránilo jeho „pretrhnutiu“, neustále sa odvíja čím sa zaisťuje prísun nového drôtu k miestu rezu.

Technológia drôtového rezania je určená predovšetkým pre výrobu tvarovo zložitých priechodzích otvorov, matríc, razníkov, šablón a na rezanie veľmi tvrdých materiálov.
Elektroerozívne rezanie je spôsob opracovania pre všetky druhy elektricky vodivých materiálov v skoro neobmedzenej tvarovej rozmanitosti. Samozrejmosťou je vysoká tvarová a rozmerová presnosť a veľmi nízka drsnosť povrchu obrobku.
Rýchlosť rezania sa udáva v mm2/min je určený ako súčin dĺžky rezu a hrúbky materiálu. Najväčší vplyv na rýchlosť rezania má veľkosť energie výbojov, tvar výboja, ich frekvencia, a druh rezaného materiálu. Rýchlosť rezania sa pohybuje zvyčajne pod 300mm2/min, v špeciálnych prípadoch môže byť až 500 mm2/min.

Kľúčové slová:

Elektroerozívne rezanie

obrábanie

rezanie

Obsah:

Úvod ..................................................................................................... 3
1. Elektroerozívne obrábanie ............................................................................. 4
2. Programovanie elektroerozívnych rezacích strojov .................................... 7

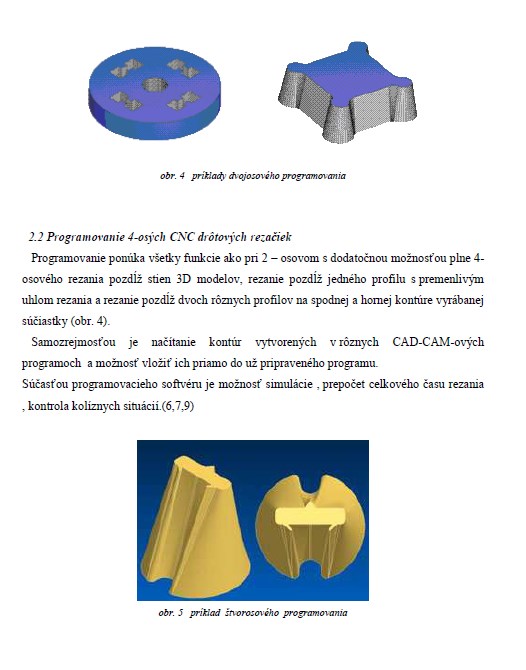

2.1 Programovanie 2-osých CNC drôtových rezačiek ................................ 7
2.2 Programovanie 4-osých CNC drôtových rezačiek ................................ 8
3. Drôty pre elektroerozívne rezacie stroje ........................................................ 9
Záver .............................................................................................................. ...... 10

Zdroje:

VELÍŠEK, K., KOŠTAL, P., PECHÁČEK, F., : Stroje a zariadenia pre špeciálne technológie. ŽBratislava, STU, 2006, ISBN 80-227-2364-9
PETERKA, J., JANÁČ, A.GÖRÖG,A.: Programovanie NC strojov I.Bratislava: STU,2002, ISBN 80-227-1686-3
POPPEOVÁ, V., ČUBOŇOVÁ, N., URÍČEK, J., KUMIČÁKOVÁ, D.,
Automatizácia strojárskej výroby. Žilina, ŽU, 2002, ISBN 80-8070-0009-5
ŠTĚDRÝ, JAN., Směry vývoje CNC. MM Průmyslové spektrum. [online] 5/2003 [cit. 2006-4-10]. Dostupné na internete: < http://www.mmspektrum.com/ index.php?m=2⊂ =2&r=2&idr=5&rel=0305 >
Sodick,.[online] [cit. 2007-28-10] Dostupné na internete:< http://www.mac-tec.net/htm >
SolidCam,.[online] [cit. 2007-28-10] Dostupné na internete:
Technológie Bost., [online] [cit. 2007-28-10]. Dostupné na internete:< http://www.bost.sk/noviny/bost_jar_leto_2007.pdf >
EDM servis Penta ., [online] [cit. 2007-28-10]. Dostupné na internete: < http://www.metalimpex.sk/stranky/droty.html >
General Katalog: +GF+ Agiecharmilles 2006
